BUC-160音声 バランス入力、アンバランス出力変換器
55,000円（税抜価格 ）
アナログ音声の長距離伝送時やノイズ対策に活用されるアンバランス・バランス変換器

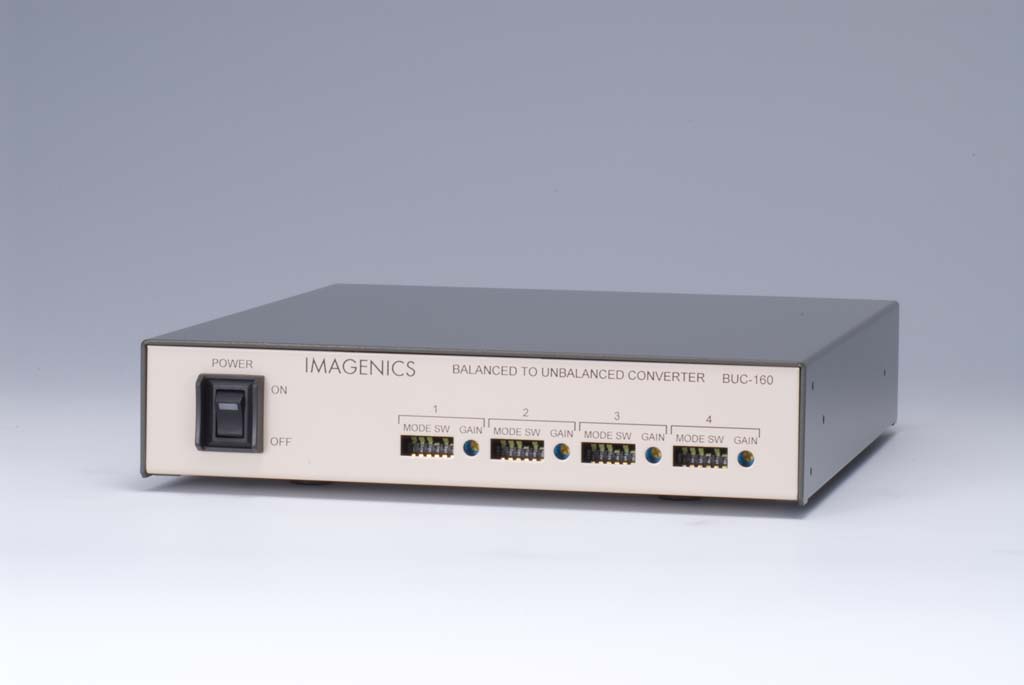

BUC-160は、4系統の音声バランス信号を音声アンバランス信号に変換する変換器です。
アンバランス信号出力は各2分配出力が可能です。

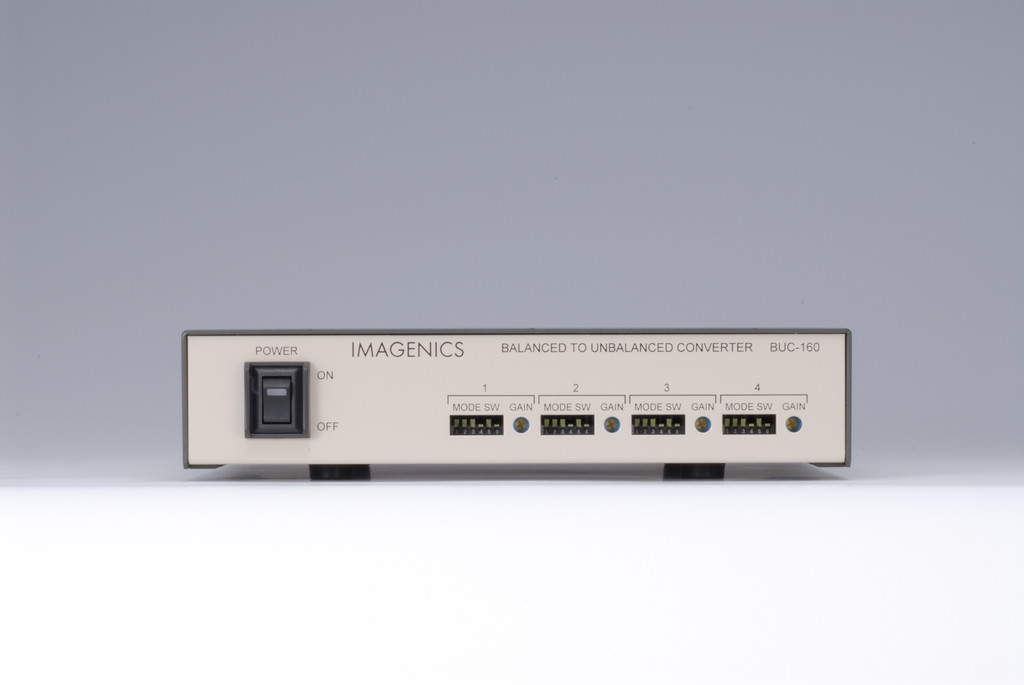

前面パネルで選択スイッチを切換える事により系統別に音声入力のレベル、およびインピーダンスの可変、さらに音声出力レベルの可変ができます。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 変換回路を4系統装備
- 電子バランス方式により高性能。
- 前面のDIPスイッチを設定する事により音声入力レベル、入力インピーダンス、音声出力レベルのFIX/ADJの切り換えが可能です。また4系統は別々に各DIPスイッチで設定する事ができます。(設定・調整箇所は全て前面パネルに集約しています。)
- アンバランス信号出力は各系統2分配出力。
- 入力コネクタ:XLR-3(オス)、出力コネクタ:RCAピンジャック
- EIA19型ラックマウント1Uサイズ(ラックマウント金具MK-100別売)
- VCCI-A(クラスA 情報技術装置)
| 音声入力 | +4 dBu / -20 dBu切換 600 Ω / 20 kΩ切換 平衡 4系統 XLR-3(オス) | |
|---|---|---|
| 音声出力 | FIX時 | -10 dBu ローインピーダンス 不平衡4系統2分配出力(RCAピンジャック) |
| ADJ時 | AUDIO GAIN -4 dB ～ +4 dB可変 | |
| 音声周波数特性 | 30 Hz ～ 30 kHz ±0.5 dB以内 10 Hz～100 kHz -1 dB ～ +0.5 dB以内 |
|
| 音声S/N比 | 80 dB以上 | |
| 音声歪率 | 0.008 ％以下 | |
| 音声最大入力レベル | +30 dBu | |
| 電源 | AC 90 V ～ AC 110 V 50 Hz / 60 Hz | |
| 消費電力 | 約 5 W | |
| 質量 | 約 2.3 kg | |
| 動作温湿度範囲 | 0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH(但し結露なきこと) | |
| 保存温湿度範囲 | -20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH(但し結露なきこと) | |
| 外形寸法(mm) | 幅 210 mm × 高さ 44 mm × 奥行 230 mm | |
| 付属品 | 国内専用ロック機構付電源ケーブル(3P-3SL)1本 電源3P-2P変換プラグ 1個 電源スイッチカバー 1個 |
|
| 販売開始年月 | 2005年1月 | |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
