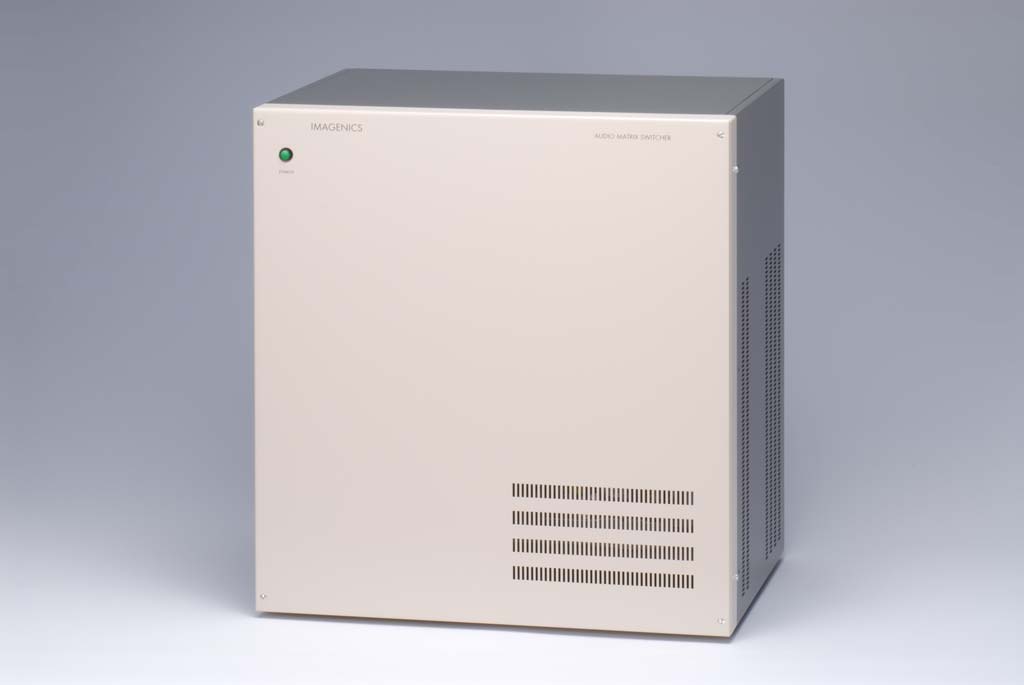

ASX-646464入力64出力音声マトリックススイッチャー（連動仕様）［受注生産品］

オープン価格

64入力64出力音声マトリックススイッチャー（連動仕様）

ASX-6464は、音声（アンバランスステレオ）信号を64入力64出力のフルマトリックスで高音質に切り換えることができるマトリックススイッチャーです。
VSX-6464と連動して使用します。

製品について

製品仕様

ダウンロード

関連製品 / オプション

64入力64出力の音声フルマトリックス構成。
オプションで16入出力単位の容量指定が可能です。
音声信号は、アンバランスステレオ（2ch）仕様。
映像マトリックススイッチャーVSX-6464シリーズと連動動作。（単体での切換は出来ません。）
※映像・音声信号は、従来の連動切り換えに加え、各々個別に切り換えることも可能です。
EIA19型ラックマウント10Uサイズ。

オプション対応
入力16単位、出力16単位での入出力が可能です。（標準仕様含めて全32通り）
（例：ASX-6448、ASX-6432、ASX-4864、ASX-3264、ASX-3248 他全32仕様）
※本体を使用する場合、映像スイッチャーVSX-6464シリーズが必要です。（別売）

音声信号方式	アンバランス(不平衡)信号　2チャンネル(ステレオ)

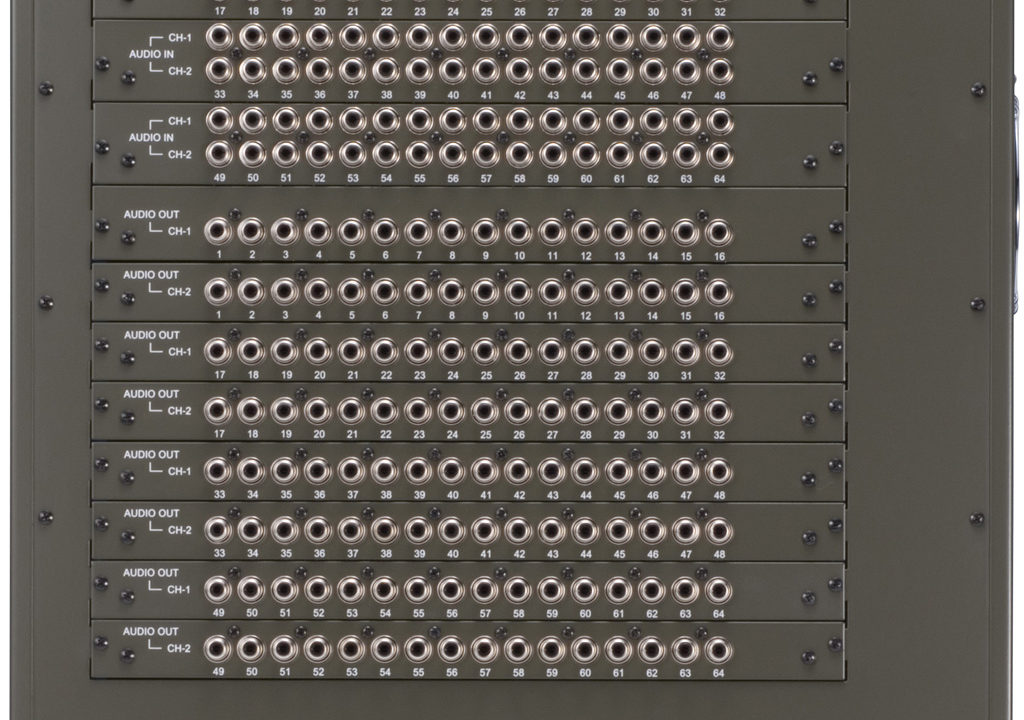

音声入力	-10 dBu　50 kΩ　64系統　RCAピンジャック
音声出力	-10 dBu(10 kΩ以上負荷時)　ローインピーダンス　64系統　RCAピンジャック
音声周波数特性	10 Hz ～ 20 kHz +0.5 dB ～ -0.5 dB以内 (1 kHz基準)
音声クロストーク	75 dB以上
音声S/N比	75 dB以上
音声歪率	0.03 ％以下
最大音声入力レベル	+18 dBu
外部制御	VSX-6464と連動動作
動作温湿度範囲	0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH　(但し結露なきこと)
保存温湿度範囲	-20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH　(但し結露なきこと)
電源電圧	AC　100 V ～ AC　240 V　　50 Hz/60 Hz
消費電力	45 W
質量	約 22 ｋｇ
外形寸法（mm）	幅422 mm * 高さ443 mm * 奥行312 mm
付属品	EIA19型ラックマウント金具1組電源コード1本（100 V系） VSX-6464連動用ケーブル　1本
販売開始年月	2005年10月
