ALC-88B音声レベルコントローラ（ミキサー機能）
260,000円（税抜価格 ）
8系統のステレオ音声信号のレベル調整、ミキシング可能なコントローラ

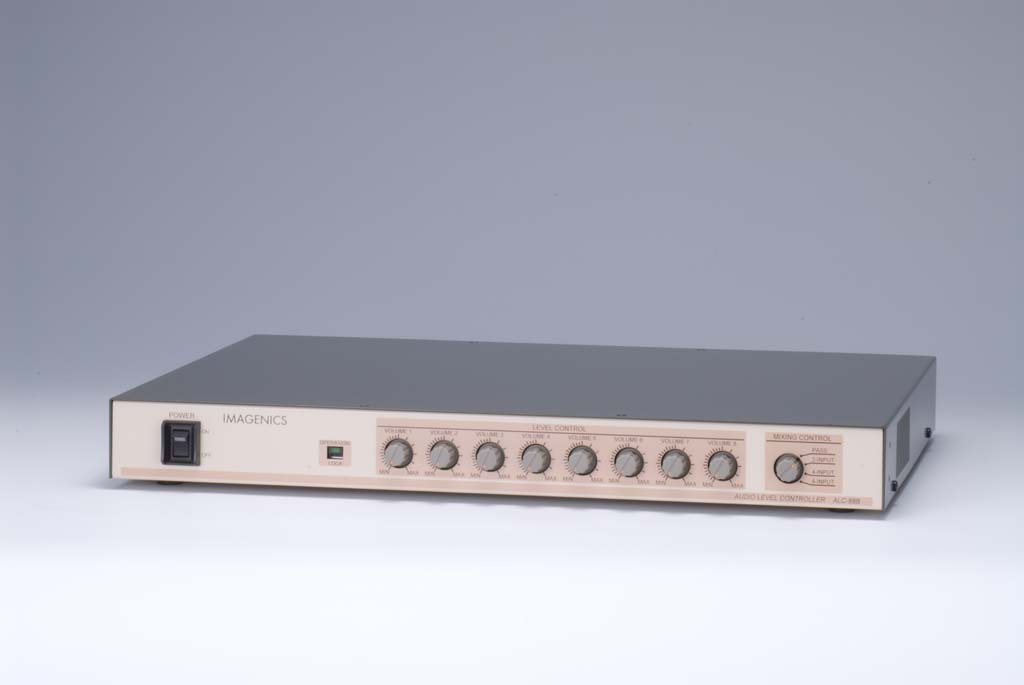

ALC-88Bは、8系統の音声（アンバランス）信号のレベルコントロールおよびミキサー機能を持った音声レベルコントローラです。
音声レベル可変範囲のワイド化により、パソコンやAV機器など入力間で音声レベルが違っている場合、入力信号毎にレベル調整が可能。
音声信号方式はアンバランス（不平衡）仕様で、入力チャンネルはステレオ信号あるいはモノラル信号に対応。出力チャンネルはステレオ信号で出力します。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 内蔵可変ゲインアンプは、-95.5 dBおよびミュート(MUTE)～+31.5 dB、0.5 dB ステップ256段階という広範囲できめ細やかな音量調整が可能です。

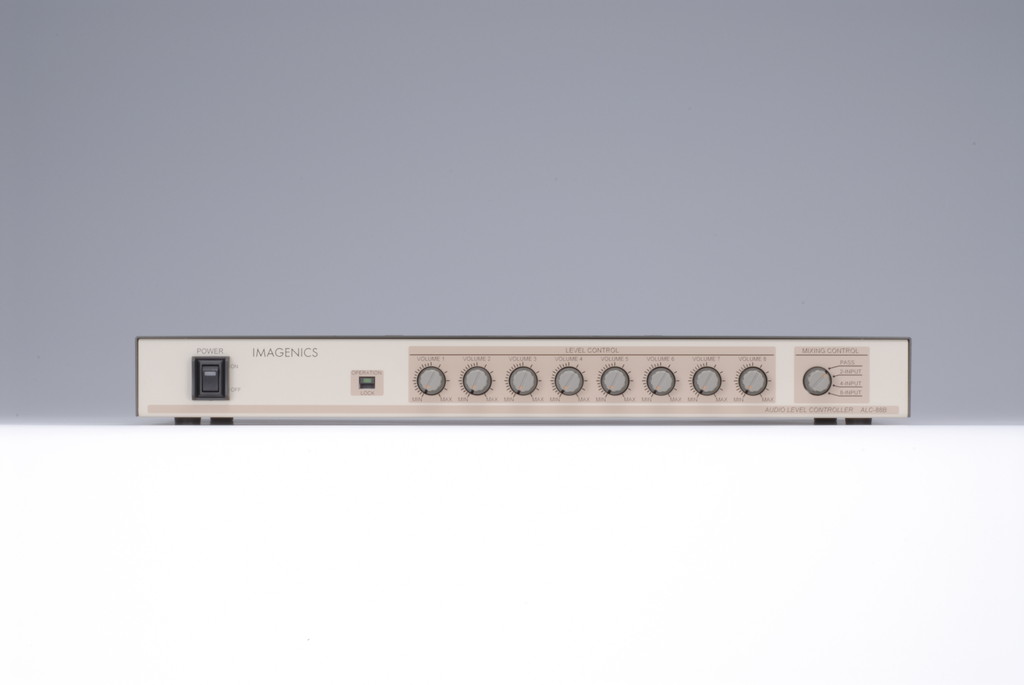

- フロントボリュームはセンタークリック付きを採用。(クリックポイントにて入出力間ゲイン 0 dB)
- 4パターンのミキサー機能を装備
・8入力すべてミックスして、8分配出力
・4入力ごとにミックスして、各々4分配出力
・2入力ごとにミックスして、各々2分配出力

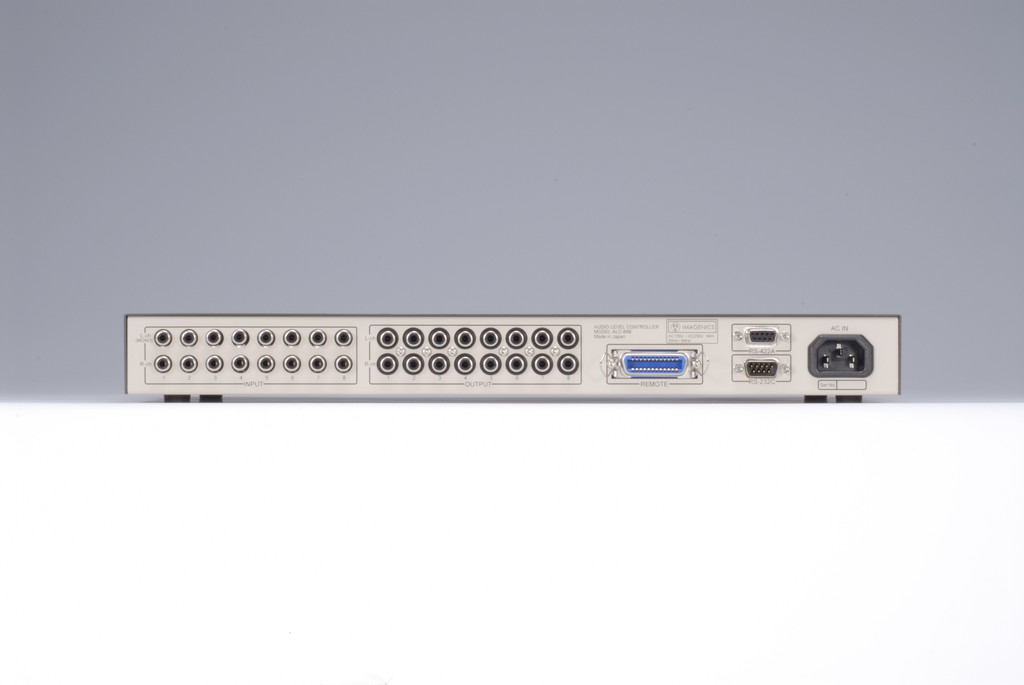

・ミックス無しで8入力8出力レベルコントロールのみ - 音声信号は、アンバランスステレオ（2ch）仕様。（入出力コネクターは、RCAピンジャックを採用）
備考：スイッチ付コネクタを採用していますので、モノラル信号を入力した際、セパレート（2ch）します。 - 本体の手動調整と併用して、パラレル・RS-232C・RS-422Aによる制御対応。
備考：フロント手動調整/外部リモート/RS-232C/RS-422Aは、常にフルレンジで同時制御可能。
（レベルは最新（最後）の設定値で動作します。） - 本体の手動操作禁止スイッチを装備。（OPELATION/LOCKスイッチ）
備考：電源起動時の動作について
フロント操作許可（OPERATION）時は、フロント手動調節の設定値で起動。
フロント操作禁止（LOCK）時は、電源OFF直前の設定値で起動。 - EIA19型ラックマウント1Uサイズ。
わたしたちの製品について
| 音声入力 | -10 dBu ハイインピーダンス ステレオ又はモノラル 不平衡 8系統 RCAピンジャック |
|---|---|
| 音声出力 | -10 dBu (10 kΩ以上負荷時) ローインピーダンス ステレオ 不平衡 8系統 RCAピンジャック |
| 音声周波数特性 | 30 Hz ～ 20 kHzにて +0 dB ～ -1 dB (入出力間 0 dB、ミキサー未使用設定時） |
| 音声S/N比 | 80 dB以上 (入出力間 0 dB、ミキサー未使用設定時） |
| 音声クロストーク | L-R間 75 dB以上 チャンネル間 80 dB以上 (入出力間0 dB、ミキサー未使用設定時） |
| 音声歪率 | 0.02 ％以下 (入出力間0 dB、ミキサー未使用設定時） |
| 音声最大入力レベル | +16 dBu |
| 音声最大出力レベル | +19 dBu (10 kΩ以上負荷時) |
| 入力音声レベル可変範囲 | +31.5 dB ～ -95.5 dB及びミュート 0.5 dBステップ 256段階に設定可能 |
| 音声ミキサー機能 | ①8入力ミックス 8分配 ②4入力ミックス 4分配*2 ③2入力ミックス 2分配*4 ④8入力8出力ミックスなしレベルコントロールのみ |
| 外部制御 | RS-232C(Dsub9ピン オス) RS-422A（Dsub9ピン メス） パラレル（アンフェノール24ピン メス) |
| 動作温湿度範囲 | 0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH(但し結露なきこと) |
| 保存温湿度範囲 | -20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH(但し結露なきこと) |
| 電源 | AC 100 V ～ AC 250 V 50 Hz / 60 Hz |
| 消費電力 | 14 W |
| 質量 | 4.0 kg |
| 外形寸法(mm) | 幅 422 mm × 高さ 44 mm × 奥行 300 mm |
| 付属品 | EIA19型ラックマウント金具 1組 国内専用ロック機構付電源ケーブル（3P-3SL）1本 電源3P-2P変換プラグ 1個 電源スイッチカバー 1個 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
