UHD-141 入力4 出力HDMI 分配器　(ケーブル補償器、EDIDエミュレータ、音声エンベデッド、デエンベデット)

生産完了品後継機種のご案内
オープン価格
映像音響用語集

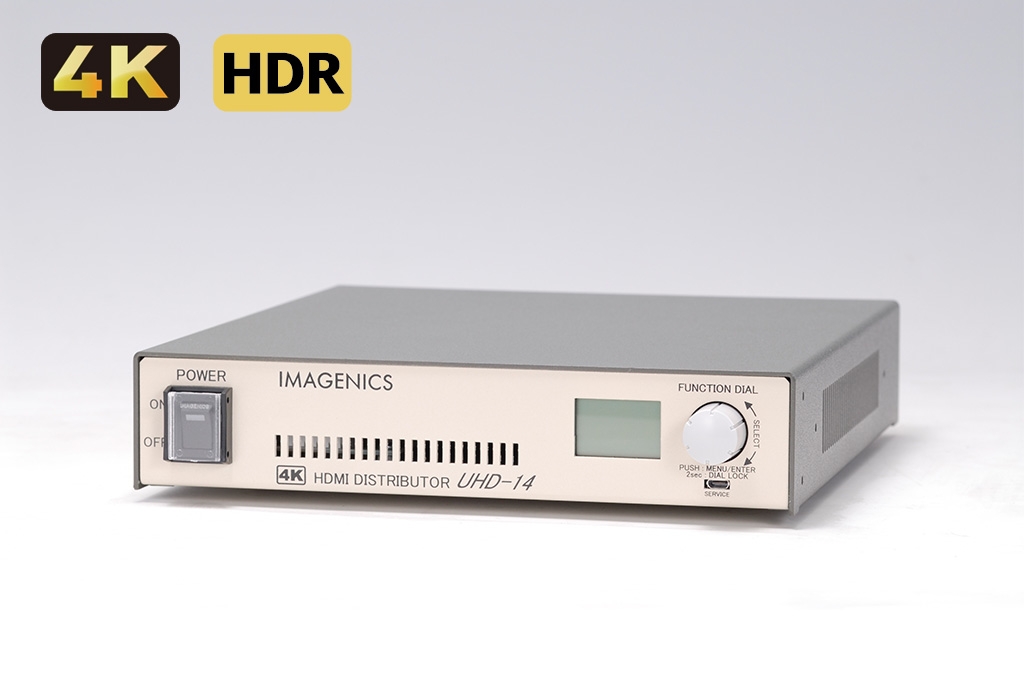

EDIDエミュレートとケーブル補償を搭載した 4Kフルスペック対応 HDMI分配器

UHD-14 は、4K解像度のHDMI 信号に対応した1入力4出力の多機能型HDMI分配器です。
出力チャンネルごとに、HDMI 信号と DVI 信号の相互変換と、カラースペース変換を搭載します。
HDMI 信号からのアナログ音声デエンベデット機能および HDMI 信号へのエンベデット機能にも対応します。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 4K@60 444対応の1入力4分配器です。
  • 入力回路にケーブル補償機能を内蔵していますので、弊社製長尺HDMIケーブルを使用して、4K映像にて最長10 m (HDMI 2.0 18 Gbps時)、フルHD映像(D5:1080p@60)にて最長30mまでのケーブル補償器として使用できます。
  • EDIDデータのエミュレーション機能と、入出力間パススルー機能および、出力側からのEDIDデータ保存機能があります。
  • アナログ音声のエンベデッド、デエンベデット機能装備。　(エンベデッド、デエンベデッド機能はリニアPCMステレオ音声信号のみです)
  • HDMI信号とDVI信号の相互変換や、カラースペース変換に対応フォーマット変換機能を搭載しています。
  • 入力信号に関する情報を前面の液晶に表示することができます。
  • HDCP(著作権保護機能) 1.4, 2.2に対応しています。
付属の電源ケーブルはロック機構付
本製品のラックマウント金具について
4K信号方式 TMDSクロック :25 MHz ～ 340 MHz
ピクセルクロック :25 MHz ～ 600 MHz
データレート :0.75～ 18 Gbps
HDCP :1.4/2.2
対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit　など
映像入力 HDMI/DVI信号 :TMDSシングルリンク信号、HDCP 1.4 / 2.2対応、EDIDエミュレーター機能、ケーブル補償機能、HDMI Type A 19ピンコネクタ 1系統(※1)(※2)
解像度 :D1～D5、VGA ～ UXGAおよびWUXGA(Reduced Blanking)、4K@24、4K@30、4K@60、
色深度 :24 bit、30 bit、36 bit Deep Colorおよびx.v.Color対応
カラースペース :RGB、YCbCr4:2:2、YCbCr4:4:4、YCbCr4:2:0
ケーブル補償範囲(※3) :1920×1080p 最長30 m(HDP-HDP30m)、3840×2160@30 最長20 m(HDP-HDP20m)、　 3840×2160@60/4:4:4 最長10 m(HDP-HDP10m)
映像出力 HDMI/DVI信号 :TMDSシングルリンク信号、HDCP 1.4 / 2.2対応、HDMI Type A 19ピンコネクタ 4系統(※1)(※2)(※3)
解像度 :D1～D5、VGA ～ UXGAおよびWUXGA(Reduced Blanking)、4K@24、4K@30、4K@60
色深度 :24 bit、30 bit、36 bit Deep Colorおよびx.v.Color対応
カラースペース :RGB、YCbCr4:2:2、YCbCr4:4:4、YCbCr4:2:0(※4)
ケーブル長範囲(※3) :1920×1080p 最長10 m(HDP-HDP10m)、3840×2160@30 最長5 m(UHP-5)、3840×2160@60/4:4:4 最長2 m(UHP-2)
音声入力 リニアPCM :32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8チャンネル、HDMI Type A 19ピンコネクタ 1系統
アナログ不平衡 :245 mV(rms)(-10dBu)、50kΩ以上、最大入力レベル:2.1 V(rms)(+8.7 dBu)、2チャンネルステレオRCAピンジャック 1系統
音声出力 リニアPCM :32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8チャンネル、HDMI Type A 19ピンコネクタ 4系統
アナログ不平衡 :245 mV(rms)(-10 ｄBu、10 kΩ以上負荷時)、最大出力レベル:2.1 V(rms)(+8.7 dBu)、 ローインピーダンス、2チャンネルステレオRCAピンジャック 1系統(※5)
アナログ音声量子化 :48 kHz、24 bit
周波数特性 :30 Hz ～ 20 kHzにおいて‒1 dB ～ +1 dB
クロストーク :73 dB以上(L-R間)
S/N比 :75 dB以上
歪率 :0.025 %以下
電源/ 消費電力 AC 90 V ～ AC 250 V 30 W(最大)
外形寸法 幅210 mm × 高さ44 mm × 奥行230 mm (突起物を除く)
質量 約 1.9 kg
付属品 国内専用電源ケーブル(3P-3SL 3P-2P変換プラグ付) 1本　HDMI抜け止め金具(CL-1)と束線バンドのセット 5式
発売開始年月 2018年5月
  1. ARC、HEAC機能には対応していません。CECは入力端子と出力端子1の間でパススルー接続となります。
  2. HDR対応として動作させた場合は、全ての出力端子からHDR信号が出力されます。
  3. ( )内に記載の弊社製ケーブルを使用して24 bit映像信号を接続し弊社内での環境で実測した目安の値です。すべての環境でのケーブル長を保証するものではありません。
  4. YCbCr4:2:0出力は入力信号がYCbCr4:2:0のときに限ります。
  5. アナログ音声出力は入力信号がリニアPCM 2チャンネルステレオのみ対応しています。
  6. 備考:ラックマウントには、別売ラックマウント金具(MK-100)が必要です。
カタログ
仕様書
取扱説明書
外観図
コマ図

ラックマウント金具本製品のラックマウント/壁取付金具の詳細

HDMIケーブル

  • UHP シリーズ

    (斡旋商品)

※4K60p(4:4:4)18G対応です。
長さ(m) 型式 税抜価格(円)
2 UHP-2 7,200
3 UHP-3 8,400
5 UHP-5 10,800
対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など ※掲載価格は2023年1月受注分からの新価格です。
仕様書
  • HDP-HDPシリーズ

    (斡旋商品)

※HDP-HDP10m:4K60p(4:4:4) 18G対応、 HDP-HDP15m/HDP-HDP20m:4K60p(4:2:0) 9G対応です。
長さ(m) 型式 税抜価格(円)
10 HDP-HDP10m 26,400
15 HDP-HDP15m 32,400
20 HDP-HDP20m 38,400
対応信号: HDP-HDP10m　4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など HDP-HDP15m/HDP-HDP20m　4K60p 4:2:0 24bit、4K30p 4:4:4 24bitなど ※掲載価格は2023年1月受注分からの新価格です。
仕様書
