SWX-555入力5出力 映像、音声マトリックススイッチャー
［受注生産品］350,000円（税抜価格 ）
NTSCビデオ映像と音声信号を切替・制御可能なマトリックススイッチャー
SWX-55は、コンポジット映像および音声（アンバランス）信号のマトリックススイッチャーです。
映像・音声信号は連動切換の他、各々個別に切り換えられます。
外部制御方式は、パラレル・RS-232C・RS-422Aの他、LANによる制御も可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 5入力5出力の映像、音声フルマトリックス構成。
- 前面のマトリックスディスプレーにより、現在のクロスポイントが一目で確認できます。
- 入力信号が同期している場合、基準同期信号(B.B)端子を使用しますとブランキング切換が可能です。
- 音声信号は、アンバランス ステレオ（2ch）仕様。
- 映像・音声は、従来の連動切り換え方式に加え、各々個別に切り換えることも可能です。
- キーロック（KEY LOCK）機能により、誤動作を防ぐことが可能です。
- メモリー機能により、電源OFF直前のクロスポイントと5通りのでクロスポイント・パターンを記憶することが可能です。
- バックアップ機能により、電源を切った後もメモリーの内容を10年間以上保持します。
- 本体の手動切換と併用して、RS-232C・RS-422A・LANによる外部制御可能です。
- 本体にブラウザ専用の操作画面（操作ソフト）を内蔵しており、多地点から直接切り換えるができます。
- EIA19型ラックマウント2Uサイズ。
| 映像信号方式 | コンポジットビデオ信号 |
|---|---|
| 映像入力 | 1.0 V(p-p) VBS/VS 75 Ω(BNC) 5系統 |
| 映像出力 | 1.0 V(p-p) VBS/VS 75 Ω(BNC) 5系統 |
| B.B入力 | 0.45 V(p-p)ブラックバースト信号 ループスルーハイインピーダンス(BNC) |
| 映像周波数特性 | 60 Hz ～ 10 MHz ±0.2 dB以内 10 MHz～30 MHz -3 dB ～ +0.3 dB以内 |
| DG・DP | 0.5 ％、0.5 °以内 |
| 映像クロストーク | 54 dB以上（3.58 MHz) |
| 音声信号方式 | アンバランス（不平衡）信号 2チャンネル(ステレオ) |
| 音声入力 | -10 dBu 50 kΩ ステレオ(RCAピンジャック) 5系統 |
| 音声出力 | -10 dBu(10 kΩ以上負荷時) ローインピーダンス ステレオ(RCAピンジャック) 5系統 |
| 音声周波数特性 | 10 Hz ～ 50 kHz +1 dB～-1 dB以内 |
| 音声クロストーク | 80 dB以上 |
| 音声S/N比 | 85 dB以上 |
| 音声歪率 | 0.008 ％以下 |
| 最大音声入力レベル | +18 dBu |

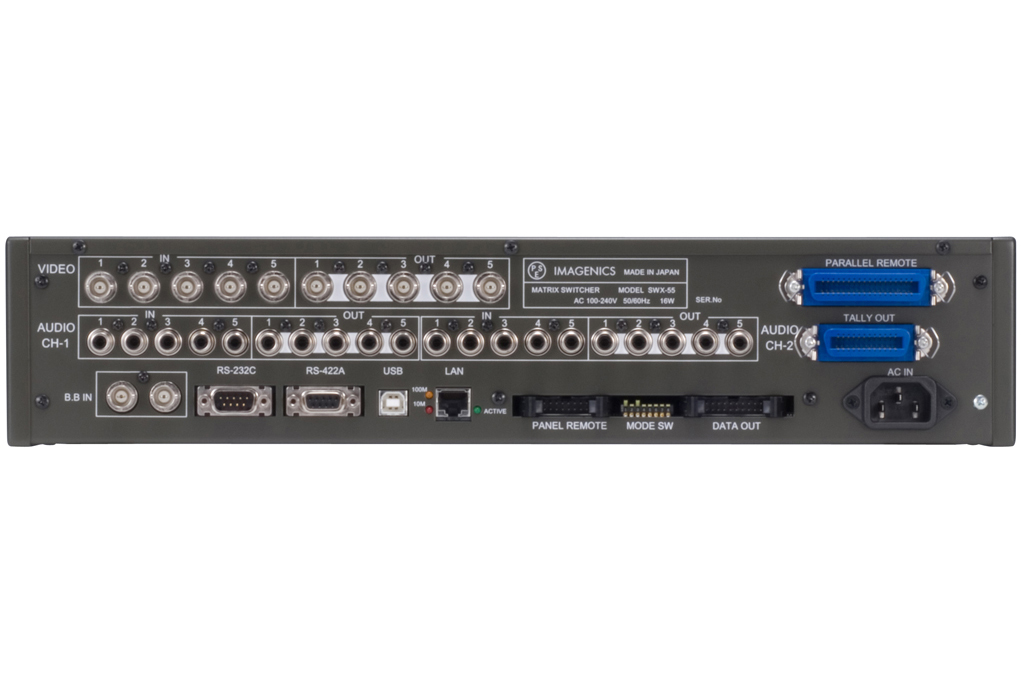

| 外部制御 | RS-232C(Dsub9ピン オス) RS-422A(Dsub9ピン メス) 10Base-T/100Base-TX(RJ-45) パラレルリモート（アンフェノール36ピン メス) |
| 動作温湿度範囲 | 0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH (但し結露なきこと) |
| 保存温湿度範囲 | -20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH (但し結露なきこと) |
| 電源電圧 | AC 100 V ～ AC 240 V 50 Hz/60 Hz |
| 消費電力 | 約 16 W |
| 質量 | 約 6.1 kg |
| 外形寸法（mm） | 幅422 mm × 高さ88 mm × 奥行290 mm (突起物除く) |
| 付属品 | EIA19型ラックマウント金具 1組 国内専用ロック機構付電源ケーブル（3P-3SL）1本 電源3P-2P変換プラグ 1個 電源スイッチカバー 1個 |
| 販売開始年月 | 2004年7月 |
- パラレル制御におけるTALLY OUTの仕様が従来品と異なっているため互換性がございません。
詳細は弊社営業までお問合せください。 - 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
