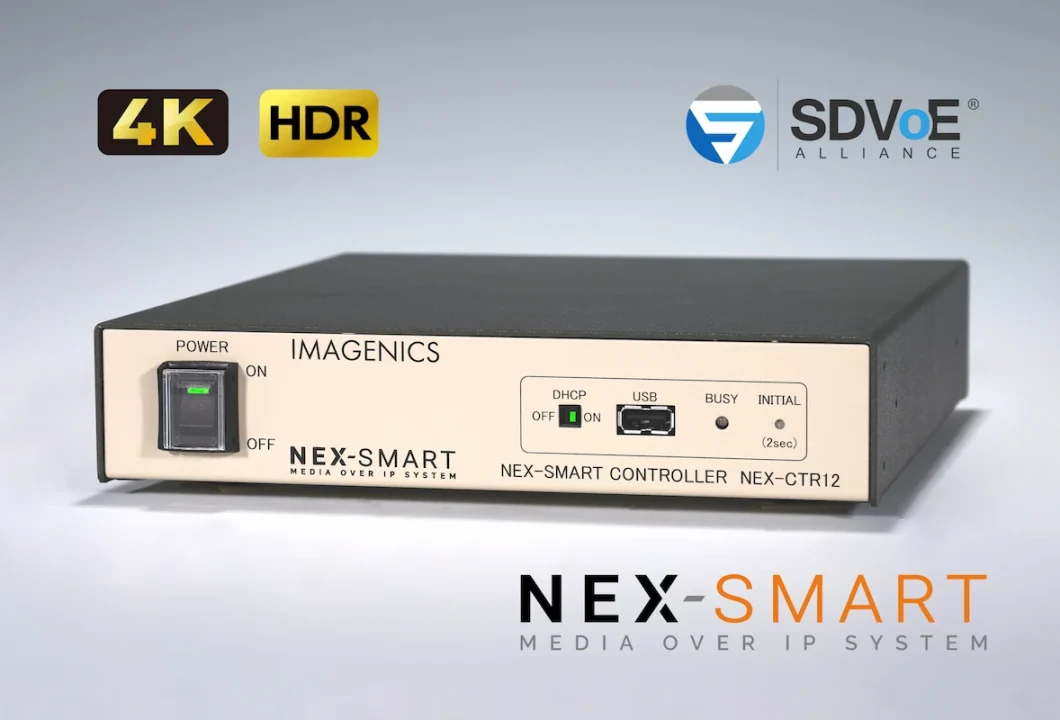

NEX-CTR12NEX-SMART CONTROLLER

280,000円（税抜価格 ）
映像音響用語集
10GbE伝送による4KフルスペックSDVoEソリューション

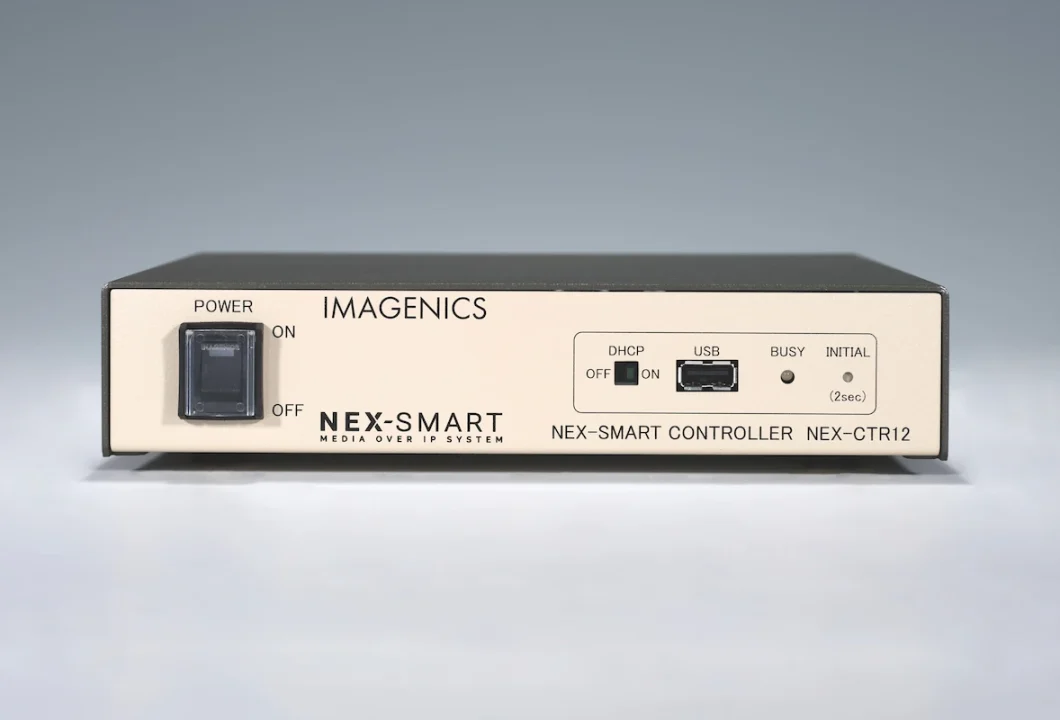

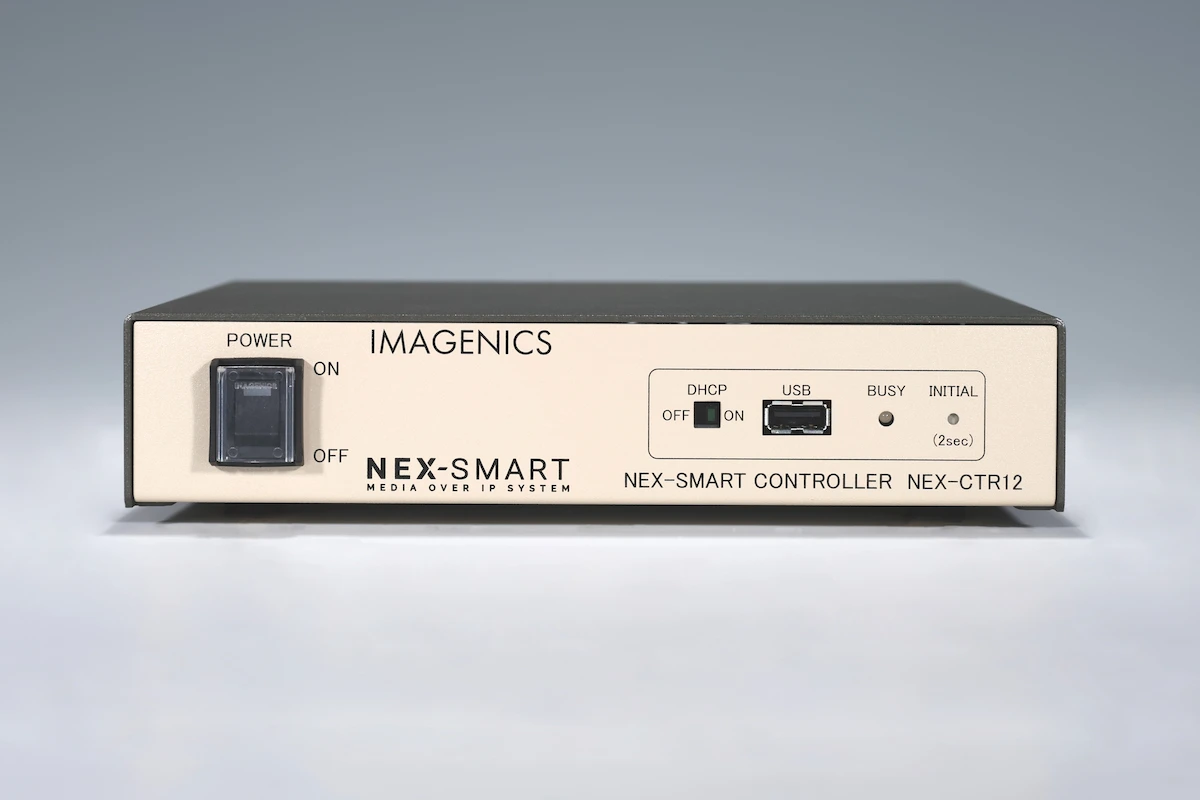

NEX-CTR12は、弊社NEX-SMART 製品を制御するコントローラーユニットです。
Web ブラウザからNEX-SMART 機器の設定や操作を行うことが可能で、設定した内容は設定ファイルとしてエクスポート・インポート可能です。
またLAN 通信またはRS-232C 通信による外部制御が可能、DHCP サーバー機能を有しておりNEX-SMART 機器に動的なIP アドレスの割り当てが可能です。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • NEX-CTR11からNEX-CTR12への更新点は以下
    1.TXとRXの合計登録上限数の拡大
    2.ネットワーク管理機能の強化（固定IP、デバイスリスト出力、ストリーム設定）
    3.映像スイッチング速度やレスポンスの向上
  • 送信器と受信器間をマトリックススイッチャーのように接続し、クロスポイントの切り替え操作が可能です。
  • 1台の送信器を複数の受信器に接続して、分配器としてお使いいただくことが可能です。
  • 1台の受信器に対し、映像と音声をそれぞれ別の送信器から送信することが可能です。
  • クロスポイントのパターンを記憶して出力する、メモリアウト機能に対応しています。
  • Webブラウザからの設定完了後は、LAN通信またはRS-232C通信を利用したコマンドによる外部制御が可能です。
  • DHCPサーバー機能を有しており、動的なIPアドレスの割り当てが可能です。
  • 複数のパソコンまたはタブレットなどから、同時に操作することが可能です。
  • 設定をバックアップファイルに保存して、システムを一括復元することが可能です。
本製品のラックマウント/壁取付金具について
NEX-SMART 運用サポート
NEX-SMART デモシステム
本製品でお使いいただける10GbEスイッチについて
※SDVoE(TM)およびSDVoE Allianceロゴは、SDVoE Allianceの登録商標です。

NEX-SMARTとは、映像や音声などの伝送手段として、10ギガビットイーサネット(10GbE)を利用した製品シリーズの総称です。NEX-SMARTの送・受信器とコントローラー、アプリケーションおよび10GbEスイッチと組み合わせて使用することで、
長距離伝送、マトリックススイッチング環境、ビデオウォールシステムやマルチビュー機能を備えたAVシステムを構築することができます。

特長

4K 60P 444のフルスペック4K信号を
最長10km伝送

10GbEを利用して、4K 60p 444をビジュアルロスレス圧縮し、伝送遅延は最大120μsと限りなくゼロに近い超低遅延で伝送します。

ノイズレスな切り替えのシームレスマトリックススイッチング機能※

ノイズレスでスピーディな画面切り替えができますので、ストレスフリーな映像演出が可能です。(※「シームレスモード」選択時。なお異なる解像度間での切り替えの際は、黒画面を挟みます)

専用ハードウェアを使わずにビデオウォールシステムを構築

複数台のディスプレイを連結し、1つの映像ソースを表示する」といったビデオウォールシステムを構築できます。

多彩なプリセットレイアウトからお選びいただけるマルチビュー機能

「1台のディスプレイに複数の映像ソースを表示する」といったマルチビュー機能に対応。4分割、9分割などの等分割だけでなく、60種類以上の多彩なプリセットレイアウトからお選びいただける、バリエーション豊かなマルチビュー表示が可能です。

NEX - SMART 構成例

NEX-SMART 紹介動画

SDVoEアライアンスについて

SDVoEアライアンスは、プロフェッショナルなAV信号の伝送にイーサネットを採用し、SDVoE規格を利用したエコシステムを構築するために活動している、技術プロバイダーによる非営利のコンソーシアムです。

IMAGENICSはSDVoEアライアンスのメンバーです。
弊社ではSDVoE規格をベースとした製品を “NEX-SMART” Media Over IP SYSTEM としてブランド展開しています。

わたしたちの製品について

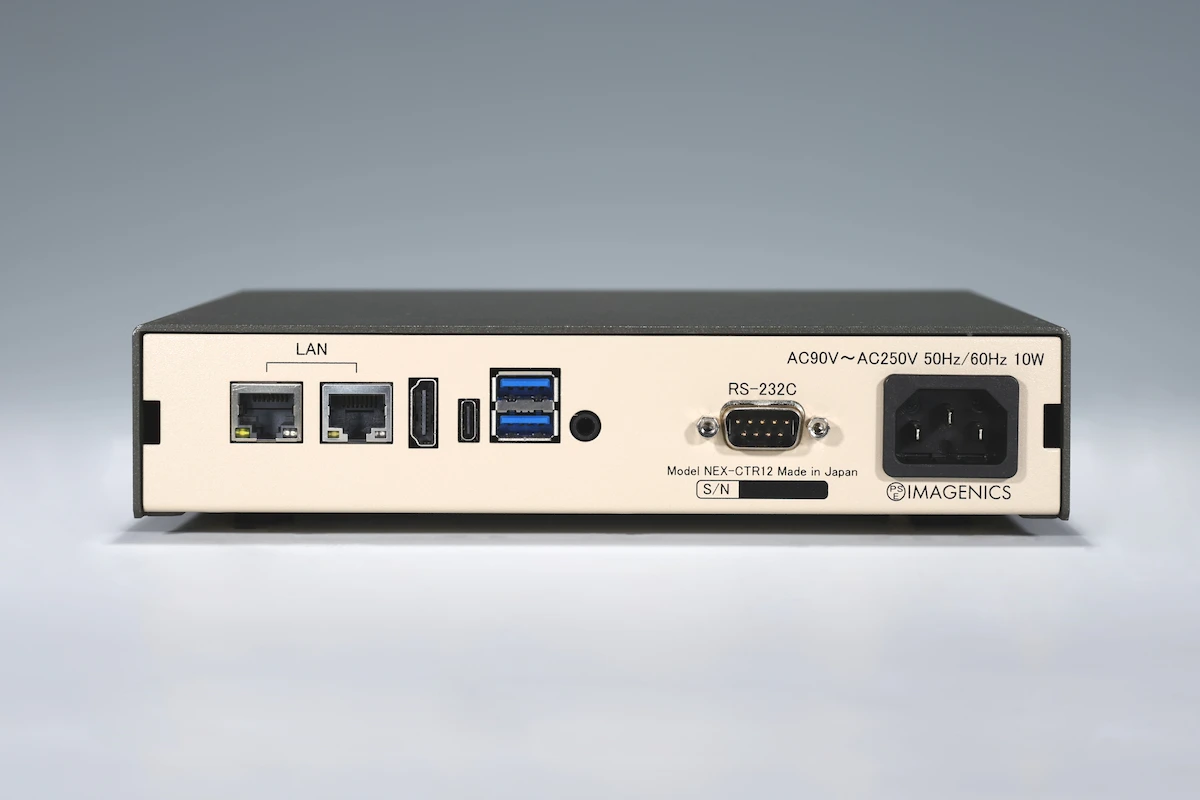

入出力仕様 RS-232C:RS-232C 全二重1系統（D-sub9極オス） 9,600bps (データ8bit ストップビット1 bit パリティ無し)
LAN:1000BASE-T/100BASE-TX/10BASE-Te（10BASE-T） Auto Negotiation、Auto MDI/MDI X、1系統(RJ-45×2)
USB:Aタイプ1系統 FAT32,exFATフォーマットUSBメモリ専用
電源 AC90V～AC250V50Hz・60Hz、コイン型電池CR2032 6年(気温20℃ 参考値)
消費電力 約 10W
外形寸法 幅210 mm x 高さ44mm x 奥行き230 mm (突起部は含まない)
質量 約1.7kg
付属品 3P-3SL 電源コード(AC 100V系、ロック機構付き)1本、3P-2P 電源変換プラグ1個
発売開始年月 2026年11月
カタログ
外観図
コマ図
仕様書
取扱説明書

ラックマウント金具本製品のラックマウント/壁取付金具の詳細
