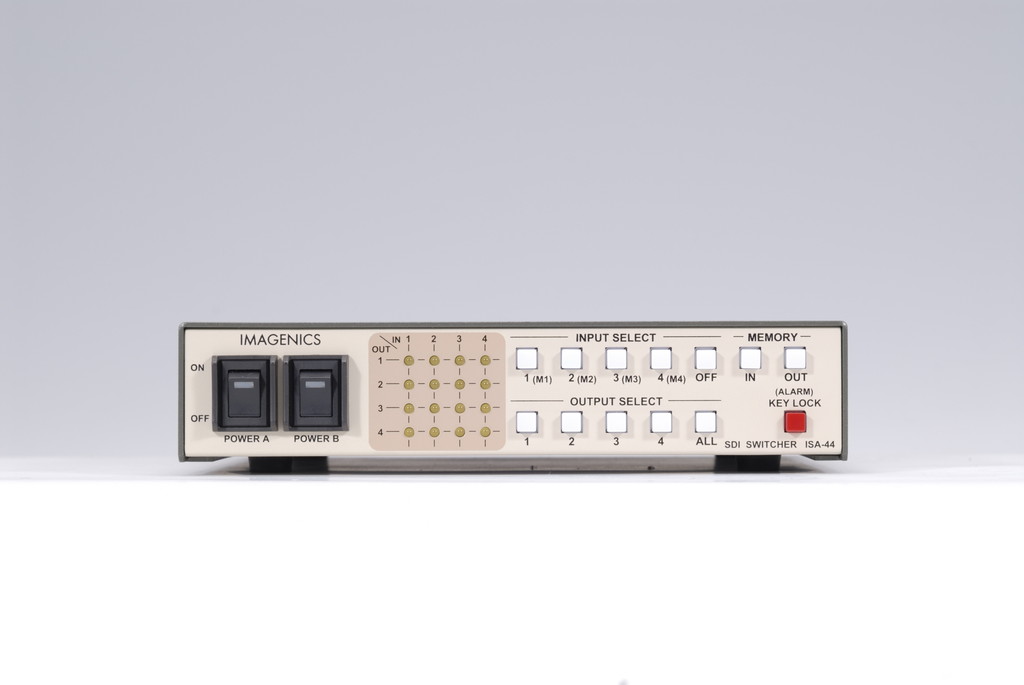

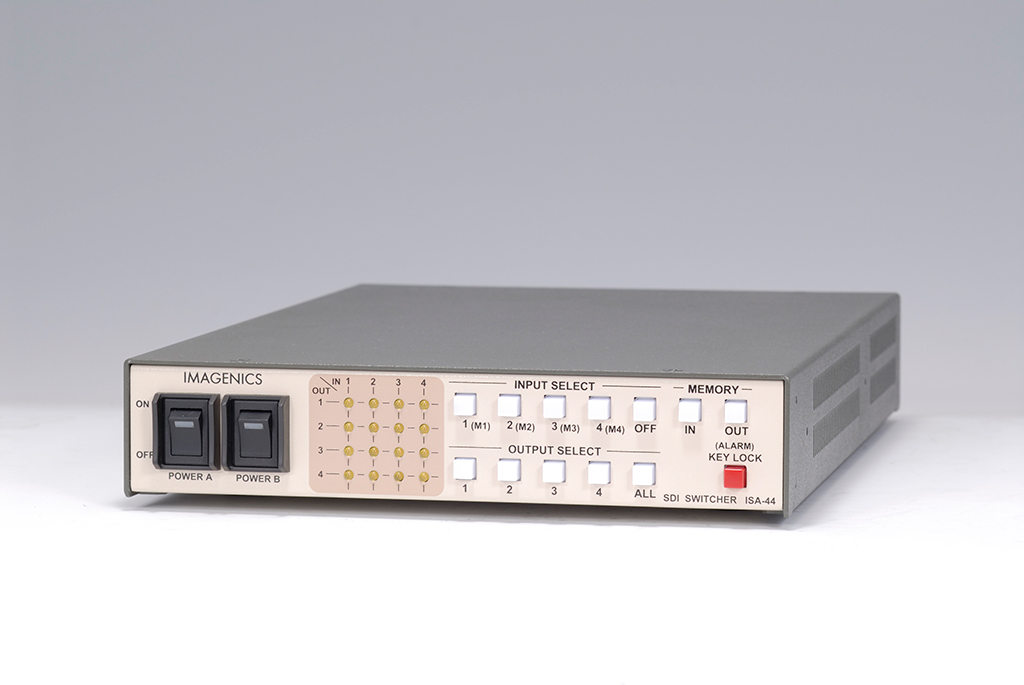

ISA-444入力4出力SDIマトリックススイッチャー
300,000円（税抜価格 ）
電源冗長化、監視機能を備えた3G/HD/SD-SDIマトリクススイッチャー
ISA-44 は、3G-SDI、HD-SDI、SD-SDI、DVB-ASI などの多規格に対応した 4入力4出力 のマトリックススイッチャーです。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M-C)、DVB-ASI 対応。入力信号を自動検出
- HD-SDI(パソロジカル信号)入力時、100 m までのケーブル補償機能装備(5C-FB 使用時)
- 2重化電源を標準装備
- ハードウェアアラーム出力対応 ・本体手動切替と併用して、LANとRS-232C による外部制御が可能
- SNMPトラップ送信機能(電源監視、入出力キャリア監視、レファレンス監視)
- PC のブラウザからスイッチャーの状態確認やクロスポイントの切替が可能
- クロスポイントパターンを4通り記憶可能
- SDI信号のリクロック機能
- EIA19型ラックマウント1U横幅ハーフサイズ。(ラックマウント金具MK-100別売)
| 入力 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω 4 系統 (BNC) |
|---|---|
| 出力 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω 4 系統(BNC) |
| 信号補償範囲 | 3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 70 mまで自動補償 HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて100 mまで自動補償 SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて200 mまで自動補償 |
| 基準同期入力 | 2 値・3 値同期信号またはブラックバースト信号 0.3 V(p-p) ～ 0.6 V(p-p) (3G-SDIはブラックバースト信号のみ対応) 1 系統 BNCx2 ループスルー ハイインピーダンス |
| 外部制御方式 | 10Base-T / 100Base-TX RJ-45 RS-232C (D-sub9ピン オス 勘合ネジ:インチ) |
| その他の機能 | SDI信号のリクロック機能 入力信号の自動判別による出力スルーレート切り替え機能 入力選択情報のバックアップ機能 基準同期によるブランキングスイッチ機能 (SMPTE RP168-2002準拠) (DVB-ASIはブランキングスイッチ機能の使用できません) 3G/HD/SDの混在入力が可能 (フォーマット変換はできません) 電源の2重化 SNMPトラップ送信機能(電源監視、入出力キャリア監視、レファレンス監視) |
| 電源(AC優先) | AC 100 V ～ AC 240 V 50 Hz・60 Hz |
| 消費電力 | 9 W (最大) |
| 質量 | 約 2.7 kｇ |
| 外形寸法 | 幅210 mm × 高さ44 mm × 奥行300mm(突起物を除く) |
| 付属品 | 国内専用ロック機構付電源ケーブル(3P-3SL)2本 電源3P-2P変換プラグ 2個 電源スイッチカバー 2個 |
| 販売開始年月 | 2013年12月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
