映像音声のスルーアウト装備　IMG.LINK長距離同軸送信機

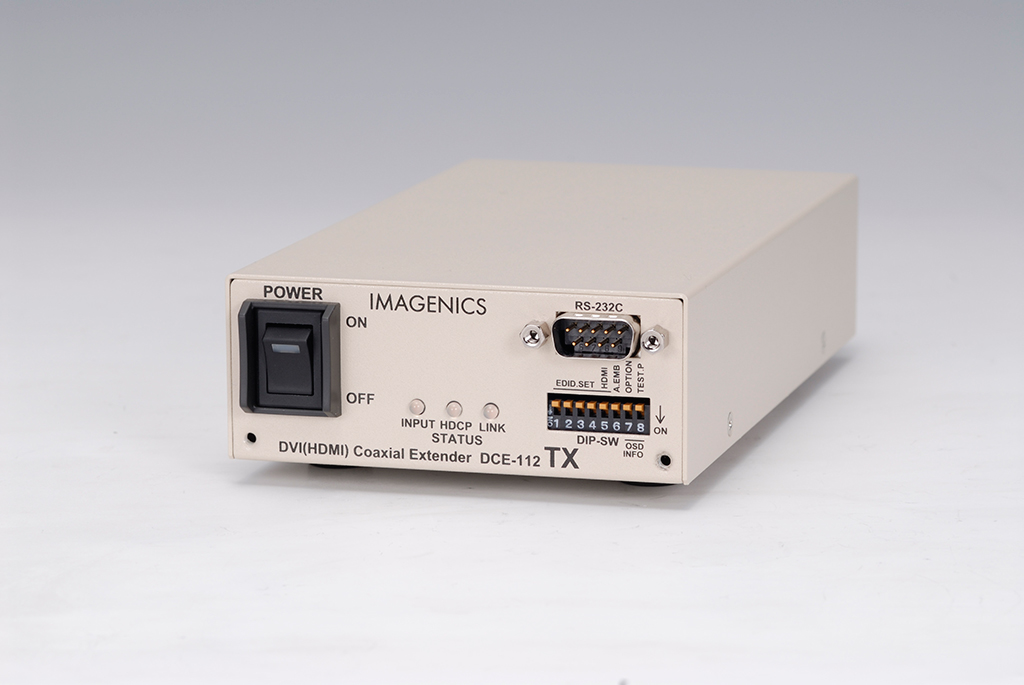

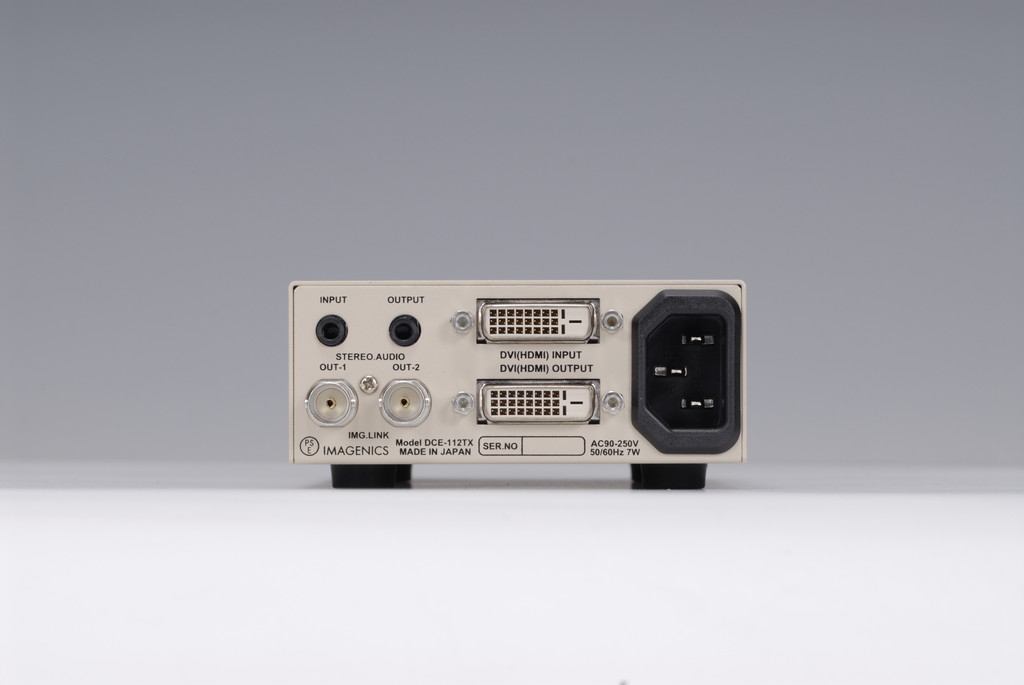

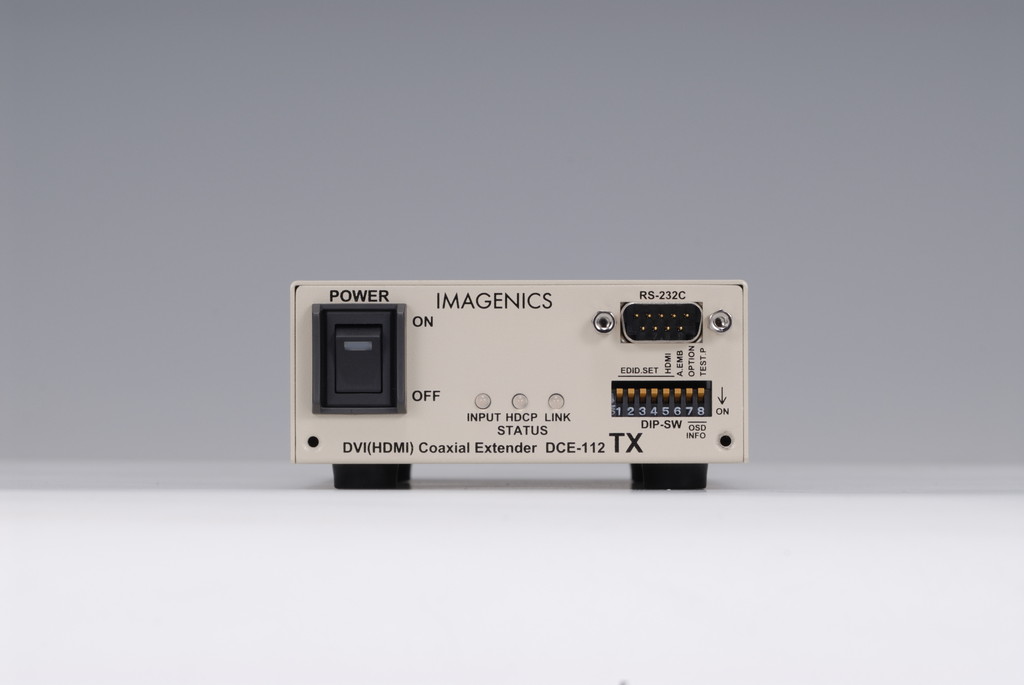

DCE-112TX は、CRO-DCE15ARX 等と組み合わせる事により、DVI(HDMI)信号を同軸ケーブル1 本で最長210m 伝送可能な同軸延長器です。
入力DVI(HDMI)信号のアクティブスルー分配機能があり、デスクトップパソコン等の映像音声信号を伝送するのに便利です。

製品について

製品仕様

ダウンロード

関連製品 / オプション

IMG.Link対応製品です。
1本の同軸ケーブルで、DVI-D(HDMI)信号とRS-232C双方向信号をデジタル信号で伝送可能。
DVI-D(HDMI)のアクティブスルー出力を装備。
本機1台で、デスクトップPCから手元モニタへの分配とIMG.Link長距離伝送(送信)のどちらにも対応。
HDMIのHDCPおよび、DVIのHDCPに対応。
アナログステレオ音声のエンベデッド処理、デエンベデッド処理のどちらにも対応。

IMG.Linkとは

付属の電源ケーブルはロック機構付

本製品のラックマウント金具について

入力信号		TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz ～ 165 MHz VGA@60 ～ UXGA@60、WUXGA@60(RB)、2048×1152(RB)のPC信号および、D1～D5相当のHDMI信号にも自動対応 24ビットフルカラー DVI Rev1.0 規格準拠信号またはHDMI信号 DVI-D 24ピンコネクタ(シングルリンク)1系統(HDCP対応、HDMI信号入力可能) 入力DVIケーブル長は、最大解像度にて弊社製DVIケーブル使用時10mまで
アクティブ分配出力		TMDS 信号(デジタルRGB/YPbPr) DVI-D 24 ピンコネクタ(シングルリンク)1 系統 (HDCP 対応、HDMI 信号出力可能)
アナログ・エンベデッド音声入力		アナログ入力音声信号 -10 dBu 約47 kΩ 不平衡 2 チャンネル 1 系統 (φ3.5 ステレオジャック)
アナログ・デエンベデッド音声出力		アナログ出力音声信号 -10 dBu ローインピーダンス不平衡 2 チャンネル 1 系統 (φ3.5 ステレオジャック)
アナログ音声入出力の共通仕様	音声周波数特性	20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB
	音声S/N 比	85 dB 以上 (1 kHz のA 特性)
	音声クロストーク	80 dB 以上
	音声歪率	0.03 % 以下
	最大音声入力レベル	+10 dBu (HDMI エンベデット音声出力 0 dBFS 時)
	音声サンプリング	24 bit 48 kHz リニアPCM 方式
出力信号		オリジナル再エンコード方式によるデジタルシリアル信号　1系統 1.0 Vp-p 75 Ω 2分配 BNCx2 オリジナル再エンコード後のビットレート映像：2.592 Gbps (固定ビットレート) 音声：9.216 Mbps (固定ビットレート) オリジナル双方向通信リンク機能
HDCP規格		HDMIのHDCPおよびDVIのHDCPに対応
RS-232C		RS-232C準拠全二重9,600 bps と 38,400 bps の切替ノンフロウ(初期値)とRTS/CTSハードフロウの切替 D-SUB9 (オス) 1系統 ※特注で19,200 bps仕様、イーブンパリティ仕様を承ります。詳しくは最寄りの営業所までお問い合わせください
同軸伝送距離		L-7CHD：210m、 L-7CFB：150m、 L-5CFB：110m、 L-5C2V：60m、 L-3CFB：60m、L-3C2V：30m (設置環境等により距離が短くなる場合があります)
EDIDエミュレーション機能		DVI OUT端子または受信器からのEDIDデータをスルーで使用(DVI OUT端子優先) または15種の解像度の内蔵データをDIP-SWで選択して使用可能内蔵データ使用時は各解像度にてDVI信号とHDMI信号を選択可能
その他機能		DVI→HDMI 信号変換機能入力信号状態・HDCP 状態・リンク状態の各LED 表示機能 NRZI シリアル通信安定化のためのアンチパソロジカル信号化処理機能オンスクリーンによるインフォメーション表示機能(DVIアクティブスルー出力へも可) ほか
注意事項		本機とIMG.Linkスイッチャー(ILS-41、ILS-1616など)や分配器(CRO-ID18など)を組み合わせてご使用いただく際は、本機のEDID設定を内蔵データ(エミュレーション機能)にしてご使用ください。詳しくは各機器の取扱説明書をご参照ください。
電源		AC 90 V～AC250 V(50 Hz・60 Hz)
消費電力		7 W(最大)
質量		約700 g
外形寸法		幅100 mm×高さ40 mm×奥行180 mm(突起物含まず)
付属品		DVIP-DVIP1.8m 1 本国内専用ロック機構付電源ケーブル(3P-3SL)1本電源3P-2P変換プラグ 1個電源スイッチカバー 1 個
販売開始年月		2014年3月

ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
