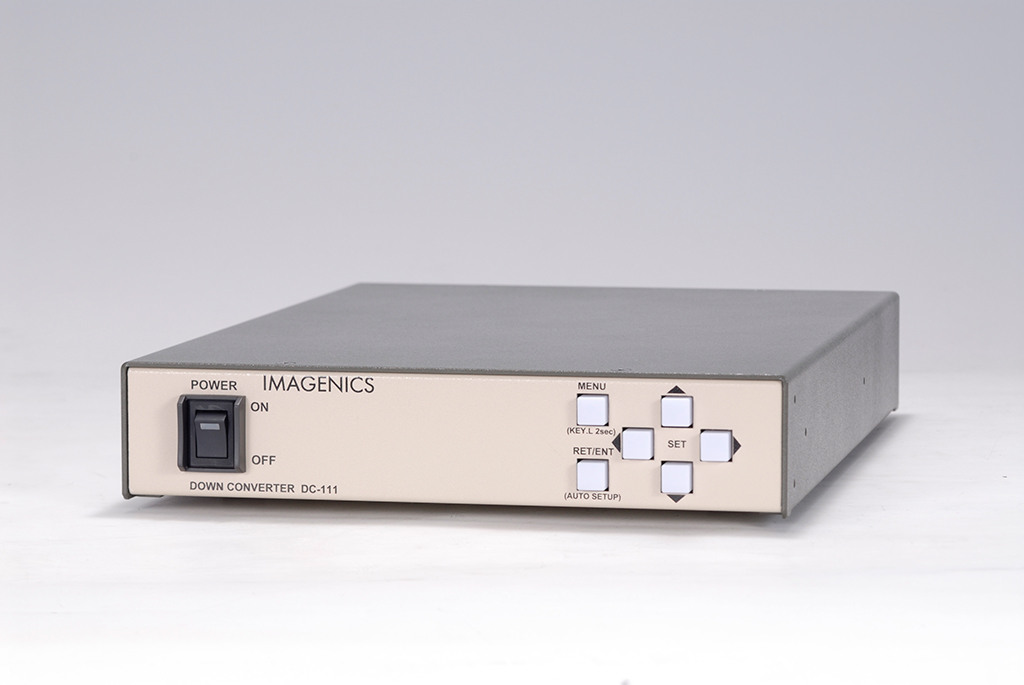

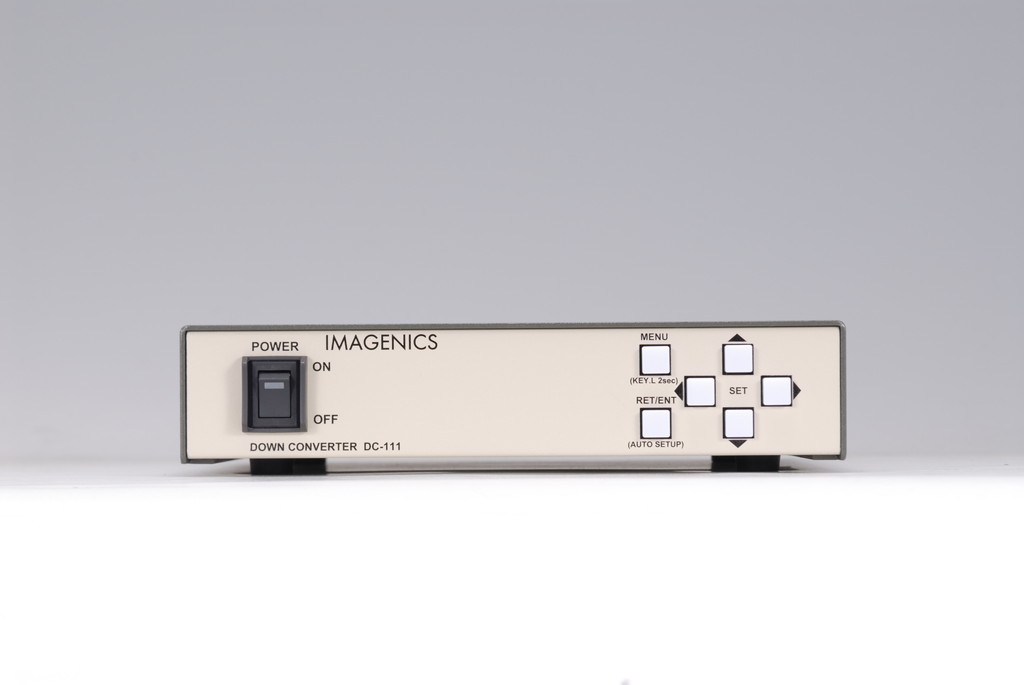

RGB信号をNTSCビデオ信号にダウンコンバート可能なフレームシンクロナイザ
DC-111 は、各種コンピュータ映像を標準NTSC ビデオ信号へ変換する、高画質高性能ダウンコンバータです。
豊富なデジタル映像プロセス調整機能ほか、高精度の切り出し拡大・縮小ズーム機能およびトリミング機能、出力映像の90 度回転機能を装備しています。
また、弊社製スイッチャーと組み合わせて、フェード型・ワイプ型・スライド型・フリーズ型の各擬似シームレス切り替え繋ぎにも対応します。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 入力映像のRGB 信号とコンポーネント色差信号をリアルタイムで全自動判別して動作します。
- 入力端子にEDID エミュレーションを装備。 また、PC MONITOR OUT 端子からのクローン機能にも対応します。
- ほとんどの入力解像度に対してリアルサンプルです(最大映像サンプル周波数165Msps)。
- 全自動追従型の高精度フル・オートセットアップ機能を実装しています。
- ハイビジョン映像(D3)などのインタレース系テレビ信号には、最新の斜め線補間強化型の3 次元動き適応型プログレッシブ変換機能が動作します。
- 入力解像度毎に、最大800%まで調整可能なバリアブル拡大縮小ズーム機能や、任意位置のトリミング機能があります
- 映像の左右９０度回転機能があります。
- 小型低消費電力型です。(当社比)
- EIA19型ラックマウント1U横幅ハーフサイズ(ラックマウント金具MK-100別売)
| 入力端子(INPUT PC IN) | 入力映像信号 | PC,WS 用RGB 信号またはYPbPr 色差信号 D-SUB15 ミニ 75 Ω 1 系統 RGB,YPbPr 各0.7 V(p-p)(同期付きの場合は 1.0 V(p-p)) |
|
|---|---|---|---|
| 入力同期信号 | HD・VD またはCS のTTL レベル D-SUB15 ミニ 2.2 kΩ 1 系統、またはシンクオングリーン信号(SOG) (極性と同期種類を全自動判別対応) |
||
| EDIDエミュレーション機能 | メニュー設定により、主要な解像度および、PC モニター出力側から読み取ったデータに対応 | ||
| 入力解像度範囲性 | 有効画素数320 x 200 ～ 2,048 x 2,048 画素に柔軟に対応 (90 度回転対応は、1,920 x 1,200 まで) 水平15 kHz ～ 135 kHz でかつ、垂直22 Hz ～ 160 Hz までの信号に連続追従可能 H,V アスペクト比の任意比率の画面にも柔軟に対応可能 ピクセルクロック165 MHz までの映像はリアルサンプルで対応 (UXGA,WUXGA(RB),1080p(D5)までリアルサンプル) その他はアンダーまたはオーバーサンプルにて適応的に対応 各種コンポーネント(YPbPr)の映像は、国内D1～D5 端子映像を含むほぼ全ての各国信号フォーマットに対応可能 |
||

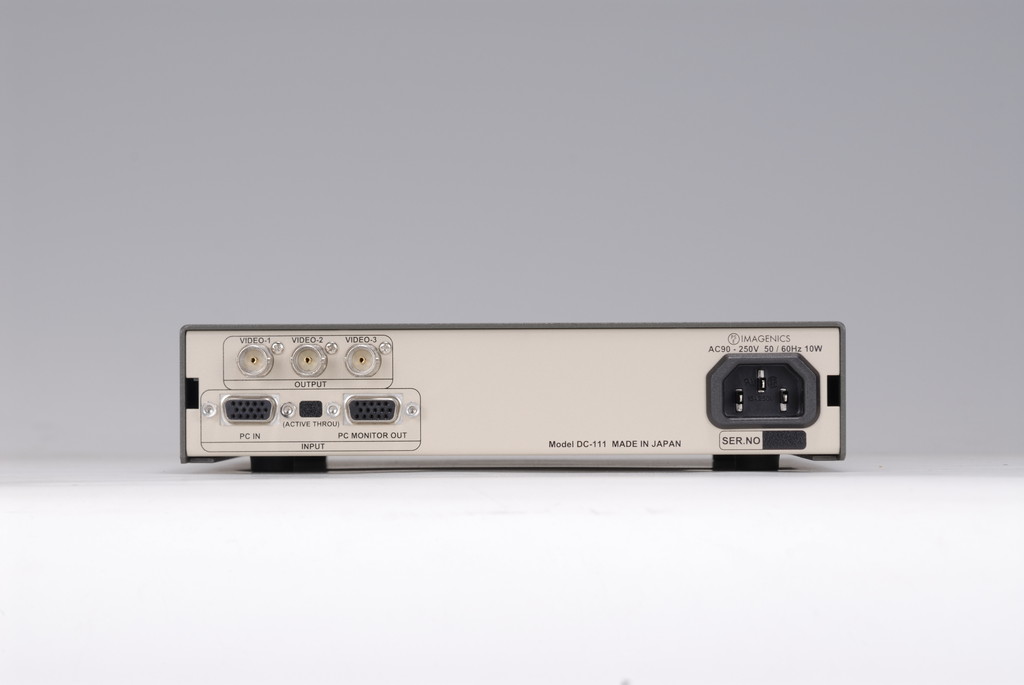

| (INPUT PC MONITOR OUT) | 入力端子の映像と同期信号を、そのままの形式で分配出力 RGB,YPbPr 各0.7 V(p-p) (同期付きの場合は 1.0 V(p-p)) D-SUB15 ミニ 75 Ω 1 系統 HD・VD またはCS D-SUB15 ミニ TTL レベル 1 系統 ※アクティブスルー出力です。本機の電源OFF時は出力されません |
||
| 出力端子 (OUTPUT VIDEO-1、VIDEO-2、VIDEO-3) |
NTSC(M)標準規格準拠(RS-170A 準拠) 1.0 V(p-p) 75 Ω 1 系統 3 分配 BNC x3 | ||
| 映像量子化 | RGB,YPbPr 各入力信号を、10 ビット4:4:4 デジタル変換 (ピクセルクロック 13.5 MHz ～ 165 MHz) VIDEO 出力映像を、12 ビット4:2:2 アナログ変換 (x16 オーバーサンプリング対応) |
||
| メモリー機能 | 300 種類 (バックアップ寿命半永久) 入力解像度毎の自動記憶再生機能、動作状態の自動記憶再生機能 |
||
| 入出力絶対遅延時間 | 33 ms ～ 66 ms (出力フィールドの3 フィールド±1 フィールドに相当) | ||
| その他の付加機能 | 入力映像オートセットアップ(インテリジェント自動追尾型) オンスクリーンメニュー調整機能 入力映像手動詳細タイミング調整 入力映像任意アスペクト比調整 入力映像トリミング フリッカー抑圧機能 バリアブル拡大縮小ズーム(最大800%) 適応追越処理 入力映像(コンポーネント時)のビデオID-1 システム対応 出力ビデオID-1 挿入 擬似シームレス処理(フェード・ワイプ・フリーズ型) SMPTE 規格内蔵カラーバー信号発生 出力映像の90 度回転、ほか |
||
| 電源 | AC 90 V ～ AC 250 V 50 Hz・60 Hz | ||
| 消費電力 | 10 W(最大) | ||
| 質量 | 約2.3 kg | ||
| 外形寸法 | 幅210 mm×高さ44 mm×奥行300 mm (突起物を含まず) | ||
| 付属品 | 国内専用ロック機構付電源ケーブル(3P-3SL)1本 電源3P-2P変換プラグ 1個 電源スイッチカバー 1個 パソコン接続用DP-DP1.8Mケーブル 1本 |
||
| 販売開始年月 | 2014年11月 | ||
- ご注意) DC-111は、弊社スイッチャーとの組み合わせで使用してください。弊社製スイッチャーとの接続以外では、ノイズの無い疑似シームレス効果は期待できません。疑似シームレス機能は、100%の精度を保証するものではありません。稀に、映像上に若干のノイズ等が見える場合があります。
- 疑似シームレス効果についてのご不明点は各営業所までお問い合わせください。
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
