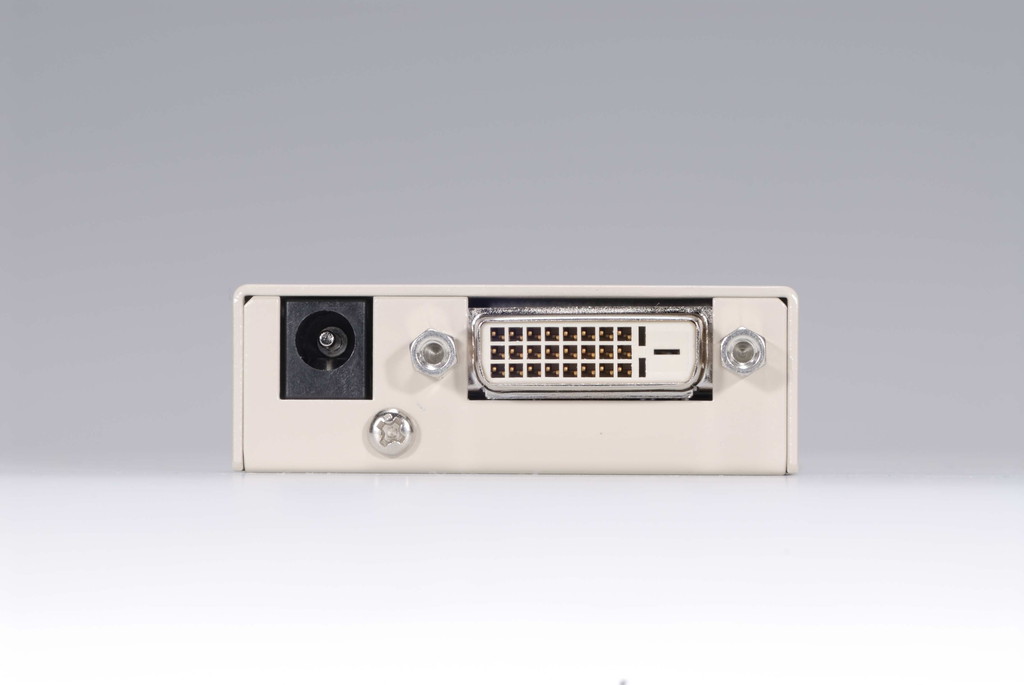

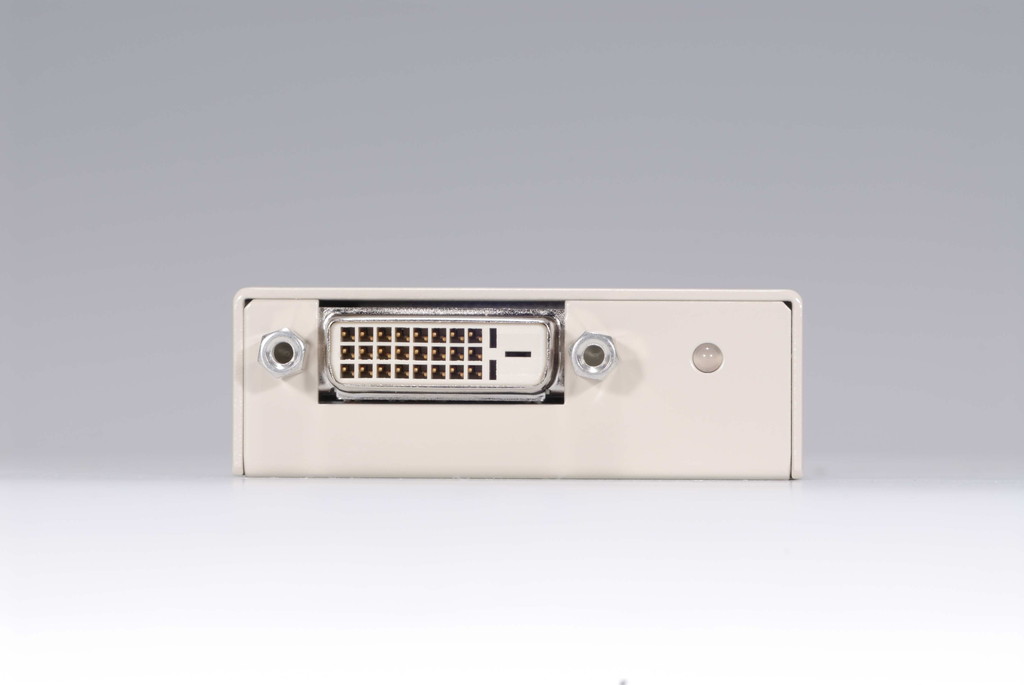

DAE-50ADVIケーブルイコライザー

28,000円（税抜価格 ）
映像音響用語集
フルHDまでのHDMI/DVI信号を50m伝送可能なケーブル補償器

DAE-50Aは、小型軽量低消費電力型のDVI ケーブル補償器です。
DVIまたはHDMI規格に準拠したデジタル映像音声信号を、弊社製長尺DVI ケーブルを使用して最長50mまで伝送できます。 HDCP(著作権保護)映像信号も対応。
※DAE-50Aは、かならず受け側(表示装置側)に配置してください。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 弊社製品からの送り出しでケーブル長は最大50 mまで補償可能(弊社製DVIケーブル使用時)
  • VGA@60～UXGA@60、WUXGA@60RB、1080pの解像度に対応した広帯域設計
  • 変換コネクタ等(別売)の併用により、HDMI信号に対応(HDMI音声や3D映像にも対応)
  • 出力プリエンファシス機能を実装

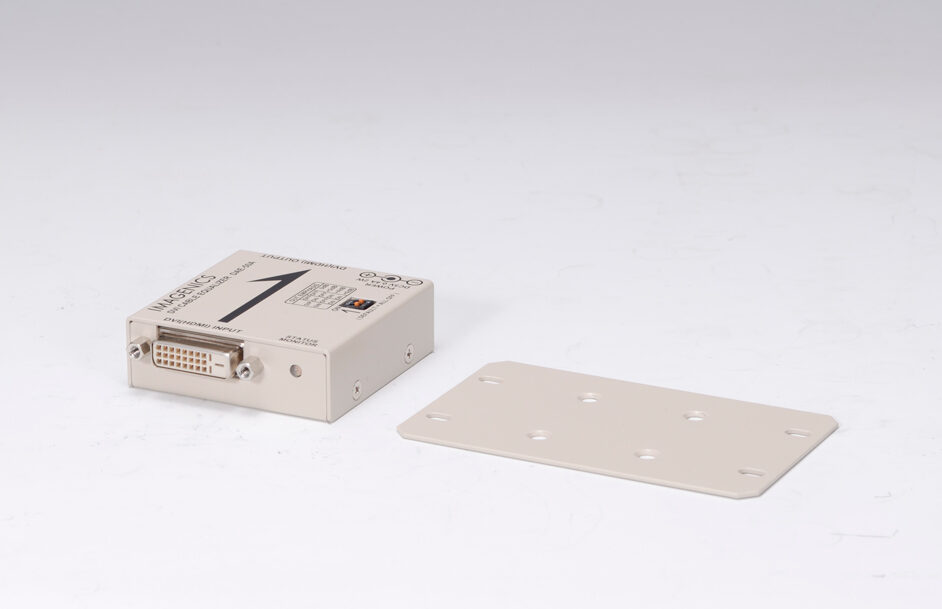

  • 壁面などへの固定に便利な取付プレート付属(脱着可能)
  • HDCP対応
  • DDC波形補正機能搭載(2015年1月～)
電源はACアダプタより給電
本製品のラックマウント金具について
映像信号方式 映像ピクセルクロック25 MHz ～ 165 MHz (TMDS クロック 25 MHz ～ 225 MHz)
VGA@60 ～ UXGA@60、WUXGA@60(RB)などのPC 用DVI 信号および、D1～D5 相当の音声付TV 用HDMI 信号
24 ビットフルカラー DVI Rev1.0 規格準拠信号。
デジタル入力 DVI Rev1.0 規格準拠 DVI-D 24 ピンコネクタ(シングルリンク)1 系統
※変換アダプタ等の使用によりHDMI信号を入力可能です。
デジタル出力 DVI Rev1.0 規格準拠 DVI-D 24 ピンコネクタ(シングルリンク)1 系統
※HDMI信号を入力された際は、変換コネクタ等の使用により表示装置のHDMI入力へ接続可能です。
プラグアンドプレイ機能 及び HDCP(著作権保護)制御対応 電気的に完全パススルー
(DDC+5 V, HPD, DDC_SCL, DDC_SDA ラインは、電気的に直結)
入力側ケーブル補償範囲 全自動イコライジング動作、全解像度の24 ビットフルカラー映像にて
弊社製機器が出力するDVI/HDMI 信号(出力側の(プリ)エンファシス機能を装備する機種に限ります。)の全ての解像度にて、弊社製長尺DVI ケーブル使用時 1 m ～ 50 m
その他の機器が出力するDVI/HDMI 信号や、他社製の長尺DVI ケーブルの使用では、伝送可能距離が極端に短くなる場合が有ります。
※DVI/HDMI ケーブルをJJ コネクター等で継ぎ足し接続した場合は、伝送距離が極端に短くなる場合があります。
出力側接続ケーブル長範囲 0.5 m ～ 10 m (弊社製DVIP-DVIP ケーブルを使用した場合の標準的な表示機器への接続の場合)
※入力感度の弱い表示機器では、ケーブル長が短くなる場合があります。(受け側の入力性能によります)
※ 必要以上にエンファシス設定を大きくすると、表示機器によっては逆に映像にノイズが出る場合があります。
電源 DC 5 V 0.4 A
消費電力 2 W (最大)
質量 約 150 g (羽型アングルを含まない本体のみ)
約 200 g (羽型アングルを含む)
外形寸法 幅60 mm×高さ20 mm×奥行60 mm(突起物含まず、本体のみ)
付属品 AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力)
販売開始年月 2013年7月

ご注意

DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。

  1. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
カタログ
仕様書
取扱説明書
外観図
コマ図

ラックマウント金具本製品のラックマウント/壁取付金具の詳細

※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。

ACアダプタ / 電源供給ユニット

※ACアダプタは製品に１個付属しております。

DVIケーブル

  • DVIP-DVIP
    シリーズ

※1m～5m AWG28ケーブルを使用しています。
※6m～50m AWG24ケーブルを使用しています。
※DVIコネクターは、DVI-D18ピン(シングルリンク用)です。
※掲載価格は2023年1月受注分からの新価格です。
長さ(m) 型式 税抜価格
0.5 DVIP-DVIP05m 8,400
1 DVIP-DVIP1m 9,600
2 DVIP-DVIP2m 12,000
3 DVIP-DVIP3m 14,400
4 DVIP-DVIP4m 16,800
5 DVIP-DVIP5m 19,200
6 DVIP-DVIP6m 21,600
7 DVIP-DVIP7m 24,000
8 DVIP-DVIP8m 26,400
10 DVIP-DVIP10m 31,200
15 DVIP-DVIP15m 38,000
20 DVIP-DVIP20m 42,000
30 DVIP-DVIP30m 52,000
40 DVIP-DVIP40m 62,000
50 DVIP-DVIP50m 72,000
仕様書（0.5m～10m）
仕様書（15m～50m）
